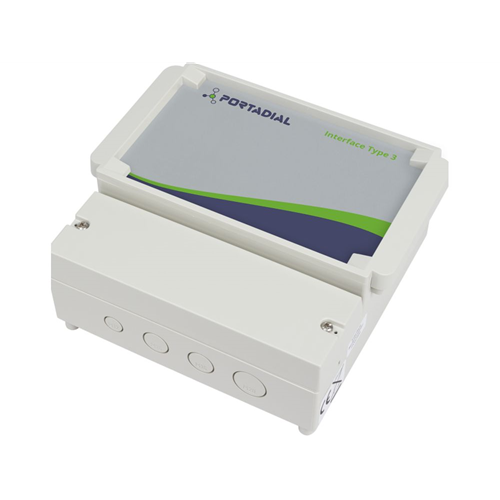

Interface 3

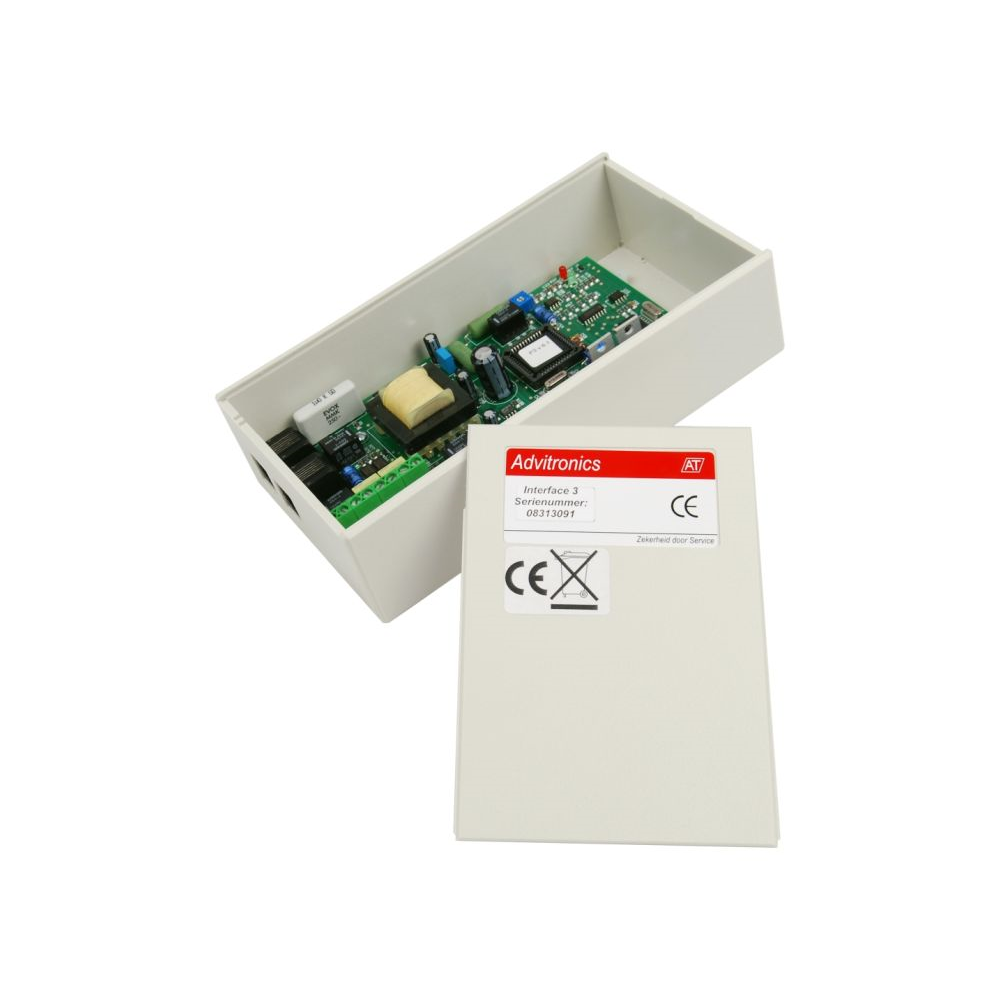

De Interface Type 3 is een zelf kiezende Interface met deuropenercontact geschikt voor een deurtelefoon met één drukknop en een analoge toestelpoort.
De Interface type 3 is een interface die wordt gebruikt in combinatie met een PortaDial deurintercom. Door het gebruik van een losse interface zijn er afstanden van honderden meters mogelijk tussen de deurintercom en interface, onafhankelijk van het type bekabeling.
De interface wordt aangesloten op een analoge toestelpoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk gewenst telefoonnummer kiezen.
Werking:
Na een druk op de drukknop van de deurintercom kiest de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep ontstaat er een spreek-luister verbinding.
Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op een (zelf te bepalen) toets te drukken.
Indien er niet opgenomen wordt stopt de oproep na het geprogrammeerde aantal belsignalen.
Men kan ook naar de interface toe bellen om deze te programmeren of om een luister-spreek verbinding met de deurintercom te maken. Vervolgens is het ook mogelijk om het deuropenercontact te activeren via de #-toets.
Deze interface is eenvoudig te installeren.
Programmeren is mogelijk met een analoog telefoontoestel of door naar de interface toe te bellen.
De bekabeling naar de deurintercom is 2-draads.
- PortaDial M01
- PortaDial M01-L
- PortaDial S01
- PortaDial 1 Galaxy
- PortaDial 1RVS
- PortaVision 1 color
- PortaVision 1 color RVS
- PortaDial Gold
- PortaVision IP
- Aansluitingen:
1 x RJ11 connector t.b.v. analoge toestelpoort.
1 x RJ11 connector t.b.v. programmeertoestel
1 × 2-voudige printkroonsteen t.b.v. 18VDC adapter
1 × 2-voudige printkroonsteen t.b.v. deuropener
1 × 2-voudige printkroonsteen t.b.v. deurintercom
1 × 2-voudige printkroonsteen t.b.v. pulscontact
Afmetingen (B x H x D) in mm
96 × 176 × 46
Beschrijving

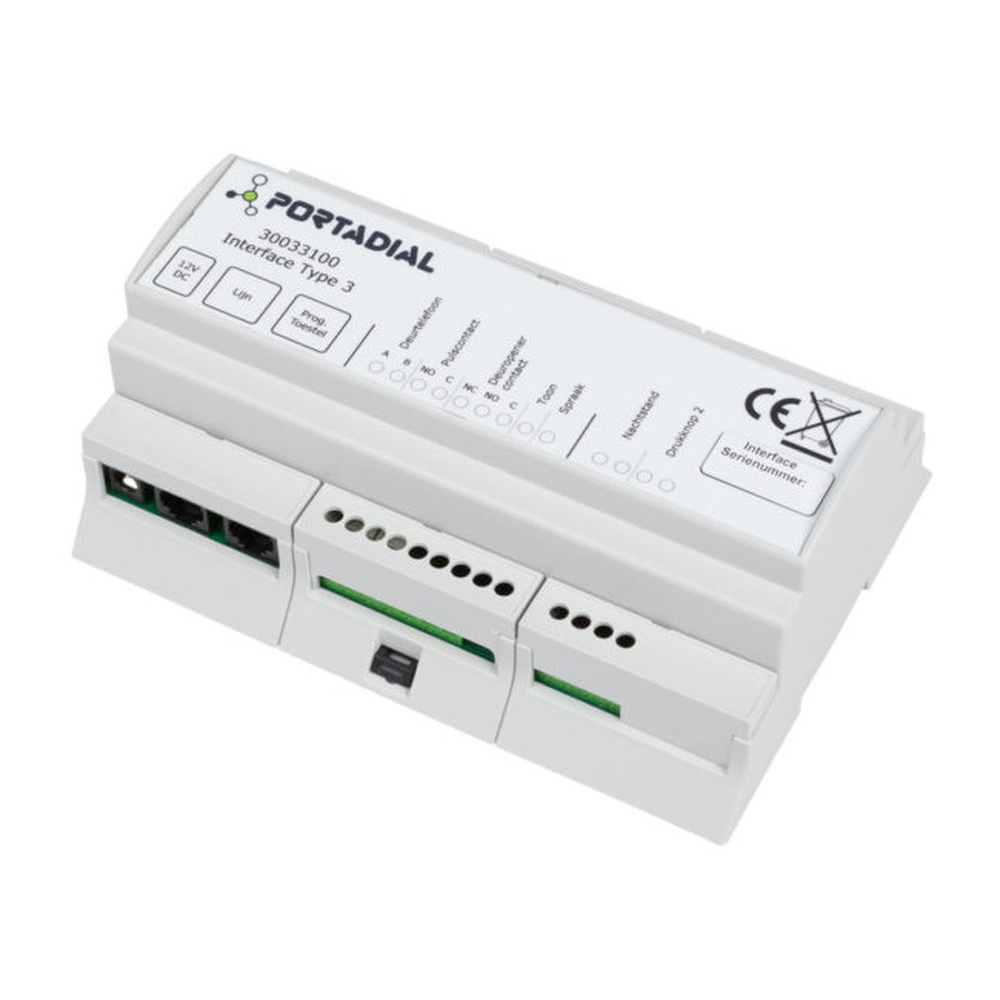

De Interface Type 3 is een zelfkiesinterface met deuropenercontact geschikt voor een deurtelefoon met één drukknop en een analoge extensiepoort.
De Interface Type 3 is een interface die gebruikt wordt in combinatie met een PortaDial deurintercom. Door gebruik te maken van een aparte interface zijn afstanden van honderden meters mogelijk tussen de deurintercom en de interface, ongeacht het type bekabeling.
De interface wordt aangesloten op een analoge extensiepoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk telefoonnummer kiezen.
Specificaties
- Deze interface is eenvoudig te installeren.
- Programmeren is mogelijk met een analoge telefoon of door naar de interface te bellen.
- De bedrading naar de deurintercom is 2-draads.
- Deurintercoms die kunnen worden aangesloten op de Type 3 interface:
- PortaDial M01
- PortaDial M01-L
- PortaDial S01
- PortaDial 1 Galaxy
- PortaDial 1RVS
- PortaVision 1 kleur
- PortaVision 1 kleur roestvrij staal
- PortaDial Goud
- PortaVision IP
- Aansluitingen:
- 1 x DC connector t.b.v. 12VDC adapter.
- 1 x RJ11 connector voor analoge telefoonpoort.
- 1 x RJ11 connector t.b.v. programmeerapparaat.
- 1 × 2-voudig klemmenblok voor deurintercom
- 1 × 2-voudig klemmenblok voor pulscontact (NO)
- 1 × 3-voudige klem voor deuropener (NO/NC)
- 1 × 2-voudige klem voor nachtmodus
- 1 × 2-voudig klemmenblok voor 2e drukknop
- Afmetingen (B x H x D) in mm
- 160 × 110 × 62
- Bediening:
- Na het indrukken van de drukknop van de deurintercom belt de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
Tijdens de verbinding kan de opgeroepen persoon het deuropenercontact activeren door op een (zelf te bepalen) knop te drukken.
Als er niet wordt opgenomen, stopt het gesprek na het geprogrammeerde aantal belsignalen. - Men kan ook naar de interface bellen om deze te programmeren of om een luister-spreekverbinding te maken met de deurintercom. Dan is het ook mogelijk om het deuropenercontact te activeren via de (zelf te definiëren) knop.
