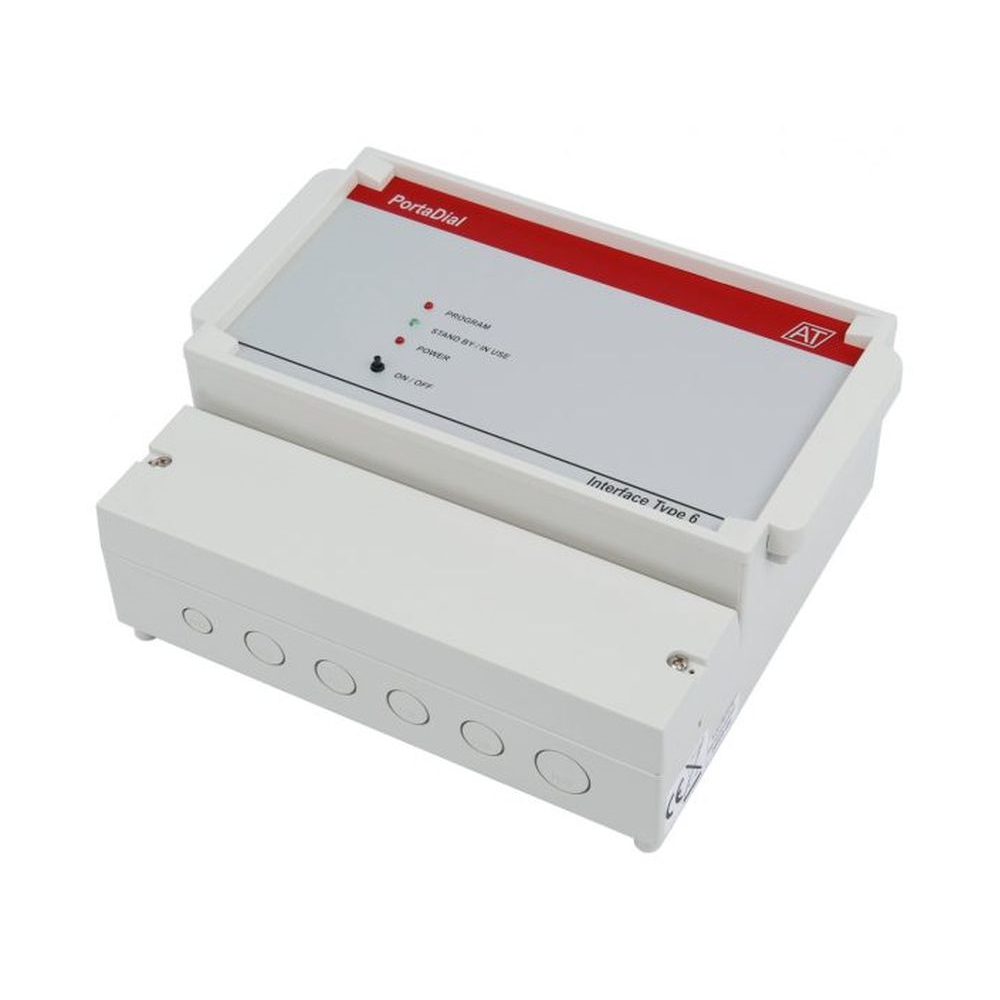

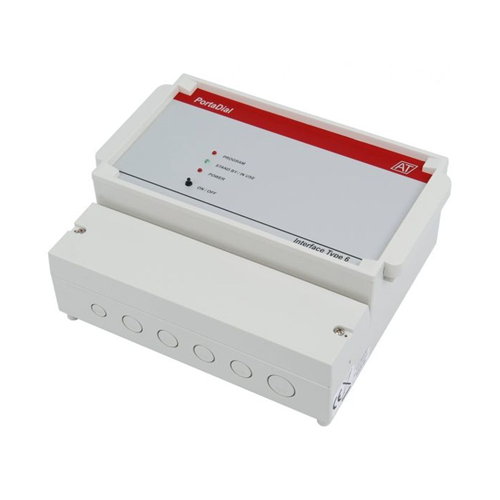

Interface 6
De Interface Type 6 is een zelf kiezende Interface met deuropenercontacten geschikt voor maximaal 4 deurintercoms met één drukknop, geschikt voor een analoge toestelpoort.
Door het gebruik van een losse interface zijn er afstanden van honderden meters mogelijk tussen de deurintercom(s) en interface, onafhankelijk van het type bekabeling.
De interface wordt aangesloten op een analoge toestelpoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk gewenst telefoonnummer kiezen.
Deze interface is eenvoudig te installeren.
Programmeren is mogelijk via USB met bijbehorende PC applicatie, met een analoog telefoontoestel of door in te bellen.
De Interface is uit te breiden om via LAN te programmeren (Art. nr. 30038005 € 120,-), via dezelfde PC applicatie.
De bekabeling naar de deurintercom is 2-draads.
Op 1 interface kunnen maximaal 4 deurintercoms met 1 drukknop, 2 deurintercoms met elk 2 drukknoppen of 1 deurintercom met 4 drukknoppen worden aangesloten.
De interface is voorzien van 6 digitale tekstgevers voor o.a. identificatie van de deurintercom.
Deurintercoms die op de interface type 6 aangesloten kunnen worden:- PortaDial M01
- PortaDial M01-L
- PortaDial S01
- PortaDial 1 Galaxy
- PortaDial 1RVS
- PortaVision 1 color
- PortaVision 1 color RVS
- PortaDial Gold
- PortaVision IP
- PortaDial 1A S01
- PortaDial 1A PTS
- PortaDial 1B
- PortaVision 1B color
Aansluitingen:
1 × 2.1mm DC connector
1 x USB connector
1 x RJ11 connector t.b.v. programmeertoestel
1 x RJ11 connector t.b.v. analoge toestelpoort.
4 × 2-voudige printkroonsteen t.b.v. deurintercoms
4 × 2-voudige printkroonsteen t.b.v. deuropeners
Behuizing: RCP200.
Afmetingen (B x H x D) in mm
213×82,5×185
Werking:
Na een druk op de drukknop van een deurintercom kiest de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep ontstaat er een spreek-luister verbinding.
Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op een (zelf te bepalen) toets te drukken.
Indien er niet wordt opgenomen zal het volgende nummer gebeld worden, tot maximaal 8 bestemmingen.
Men kan ook naar de interface toe bellen om deze te programmeren of om een luister-spreek verbinding met een deurintercom te maken. Vervolgens is het ook mogelijk om het deuropenercontact te activeren via de ingestelde opener toets.
