Interface 8

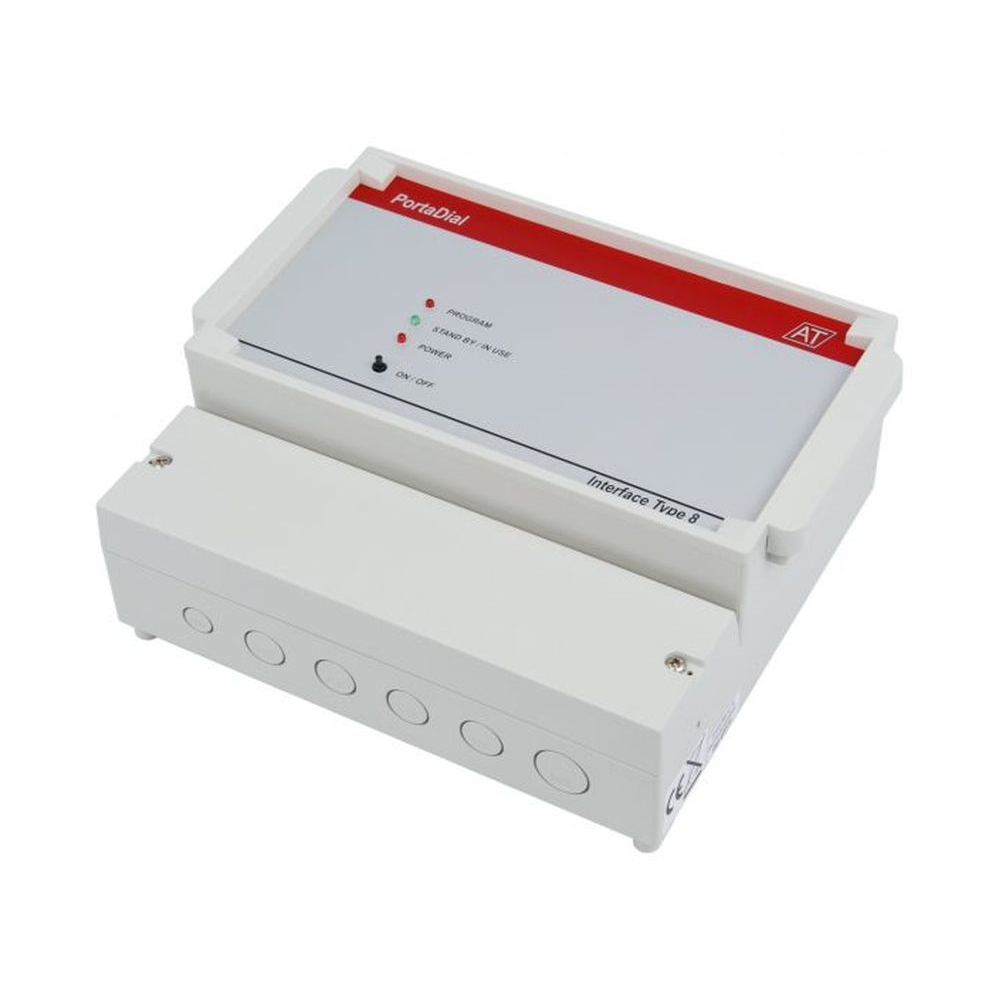

Interface Type 8 | Zelfkiezende Interface voor één deurtelefoon Keypad of welke voorzien is van zes, acht of tien drukknoppen.
De Interface Type 8 is een uitgebreide Interface Type 6 waarop bijvoorbeeld een deurtelefoon aangesloten kan worden met een KEYPAD. Hiermee kan het gewenste interne toestelnummer direct vanaf de deurtelefoon gekozen worden. De Interface type 8 is geschikt voor aansluiting op een toestelpoort van een PABX.
Deze Interface is standaard programmeerbaar middels USB, met bijbehorende PC applicatie. De Interface is uitbreidbaar om via LAN te programmeren (Art. nr. 30038005), middels dezelfde PC applicatie.
Beschrijving
De Interface Type 8 is een zelf te kiezen interface met deuropenercontact geschikt voor een PortaDial deurintercom met keypad of met 6, 8 of 10 drukknoppen, geschikt voor een analoge uitbreidingspoort.
Door gebruik te maken van een aparte interface zijn afstanden van honderden meters mogelijk tussen de deurintercom en de interface, ongeacht het type bekabeling.
De interface wordt aangesloten op een analoge extensiepoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk telefoonnummer bellen.
Specificaties
- Deze interface is eenvoudig te installeren.
- Programmeren is mogelijk via USB met bijbehorende PC-toepassing, met een analoge telefoon of door in te bellen.
- De Interface kan worden uitgebreid om te programmeren via LAN (Art. nr. 30038005 € 120,-), met dezelfde PC-applicatie.
- De Interface kan ook worden uitgebreid met een geheugen voor 99 of 999 telefoonnummers, voor gebruik in combinatie met een PortaDial keypad.
- De bekabeling naar de deurintercom is 2 keer Cat 5.
- De interface is uitgerust met digitale tekstschakelaars.
- Deurintercoms die kunnen worden aangesloten op de Type 8 interface:
- PortaDial 1C
- PortaDial 1D
- PortaDial 1E
- PortaVision 1C kleur
- PortaVision 1D kleur
- PortaDial Toetsenbord
- Toetsenbord BOT
- PortaDial Keypad verl.
- Roestvrij stalen toetsenbord
- PortaVision Keypad kleur
- Aansluitingen:
- 1 × 2,1mm DC connector
- 1 x USB-aansluiting
- 1 x RJ11 connector voor programmeerapparaat
- 1 x RJ11 connector t.b.v. analoge apparaatpoort.
- 2 x RJ45-connector voor PortaDial deurintercom.
- 1 x RJ45-connector voor (toekomstige) opties.
- 1 × 2-voudig klemmenblok voor deuropenercontact
- 2 × 2-voudig klemmenblok voor overige relaiscontacten
- Behuizing: RCP200.
- Afmetingen (B x H x D) in mm
- 213×82,5×185
- Bediening (als een deurintercom met meerdere drukknoppen is aangesloten)
- Na het indrukken van een drukknop van het deurintercomtoestel belt de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren met de # knop.
Als er niet wordt opgenomen, wordt het volgende nummer gebeld, met een maximum van 2 bestemmingen.
Men kan ook naar de interface bellen om deze te programmeren of om een luister-spreekverbinding te maken met een deurintercom. Dan is het ook mogelijk om het deuropenercontact te activeren met de # knop.
Als er een deurintercom met keypad is aangesloten op de interface, dan kan dit keypad op verschillende manieren worden gebruikt: als toegangscontrole via een 4-cijferige pincode, om direct een intern telefoonnummer te kiezen of om een nummer te kiezen uit een verkort nummerplan.
