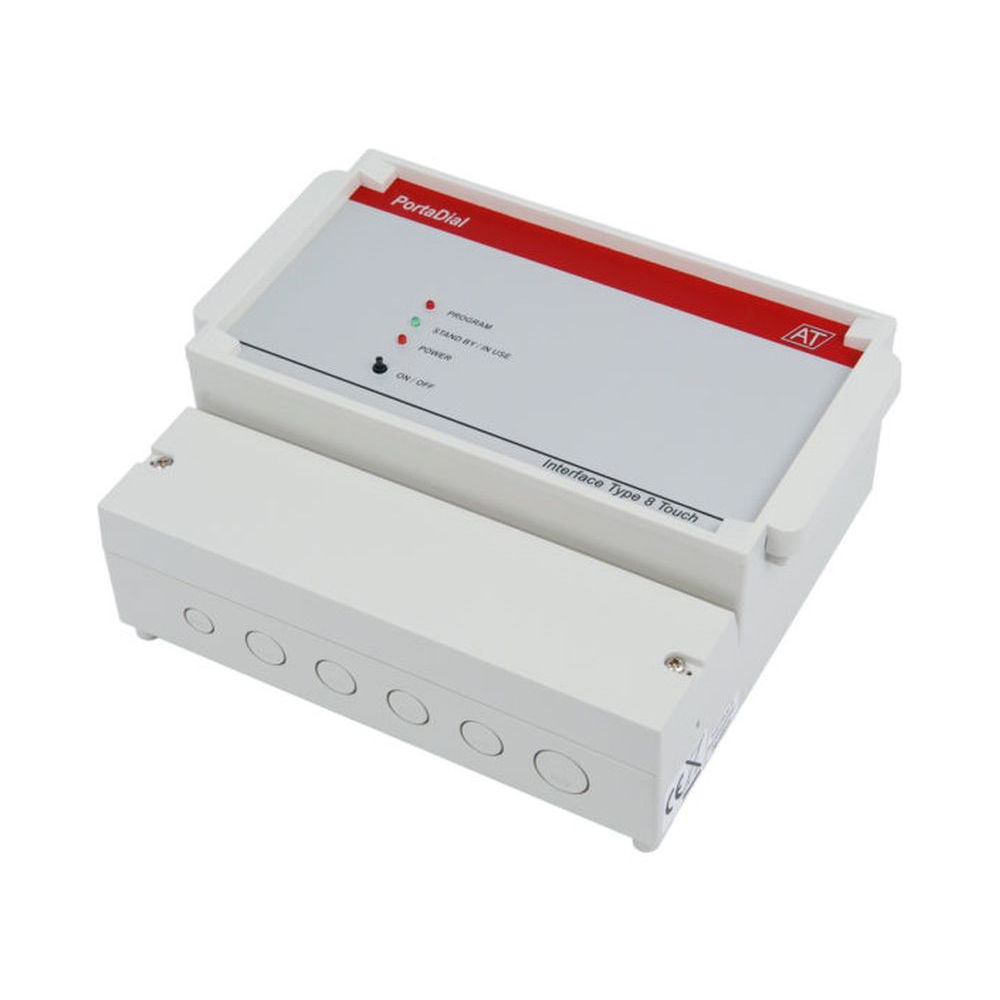

Interface type 8 Touch
Op de Interface Type 8 Touch kan één PortaDial Touch deurtelefoon worden aangesloten.
De Interface kan worden aangesloten op een analoge toestelpoort van de PABX of een analoge netlijn.
Er kunnen onder andere nummerreeksen en vrij-inspreekbare teksten geprogramemerd worden.
Tevens kunnen er drie potentiaal vrije contacten geschakeld worden tijdens een verbinding.
De Interface 8 Touch wordt altijd gebruikt in combinatie met 1 PortaDial Touch deurtelefoon.
Alle programmaties welke voor deze deurtelefoon benodigd zijn worden uitgevoerd op en opgeslagen in de Interface 8 Touch.
Dit houdt in dat wanneer de PortaDial Touch deurtelefoon met met lcd display teksten gewoon uitwisselbaar is met
een ander exemplaar zonder dat de teksten opnieuw geprogrammeerd dienen te worden.
De Interface 8 Touch is gebaseerd op de Interface 8 lijn.
Dit houdt in dat deze dezelfde uitgebreide programmeer mogelijkheden heeft.
Hieronder vallen bijvoorbeeld meerdere meldteksten,
per drukknop een eigen nummerreeks met maximaal 8 telefoonnummers,
extra relais t.b.v. camer contacten en vele extra opties (inbel opties, afschakelopties, overgangstonen etc.).
Bekabeling:
- Tussen de Interface 8 Touch en de PortaDial Touch dient 1 CAT5 kabel te komen van maximaal 100m.
- Alleen bij de Interface 8 Touch dient 220vac aanwezig te zijn voor de meegeleverde adapter.
Beschrijving
De Interface Type 8 Touch is een zelfkiesinterface met deuropenercontacten geschikt voor 1 deurintercom uit de Touch serie, geschikt voor een analoge nevenaansluiting.
Door gebruik te maken van een aparte interface is een afstand van honderd meter mogelijk tussen de deurintercom en de interface.
De interface wordt aangesloten op een analoge extensiepoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk telefoonnummer bellen.
Specificaties
- Deze interface is eenvoudig te installeren.
- Programmeren is mogelijk via USB met bijbehorende PC-toepassing, met een analoge telefoon of door in te bellen.
- De interface kan worden uitgebreid om te programmeren via LAN (Art. nr. 30038075 € 120,-), met dezelfde PC-applicatie.
- De bekabeling naar de deurintercom bestaat uit 1 UTP kabel.
- De interface is uitgerust met digitale tekstzenders.
- Deurstations die kunnen worden aangesloten op de Type 8 Touch interface:
- PortaDial Touch 1
- PortaDial Touch 1B
- PortaVision Touch 1
- PortaVision Touch 1B
- Aansluitingen:
- 1 × 2,1mm DC connector
- 1 x RJ11 connector voor programmeerapparaat
- 1 x RJ11 connector voor analoge telefoonpoort
- 1 x RJ45 connector voor deurintercom
- 1 x USB-aansluiting
- 1 × 2-voudige connector voor deuropeners
- 2 × 2-voudig aansluitblok voor overige relaiscontacten.
- Behuizing: RCP200.
- Afmetingen (B x H x D) in mm
- 213×82,5×185
- Bediening:
- Na het indrukken van een tiptoets van de deurintercom belt de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op de # toets te drukken.
Als er niet wordt opgenomen, wordt het volgende nummer gebeld, met een maximum van 8 bestemmingen.
Men kan ook bellen naar de interface om deze te programmeren of om een luister-spreekverbinding te maken met een deurintercom. Dan is het ook mogelijk om het deuropenercontact te activeren via de # knop.
