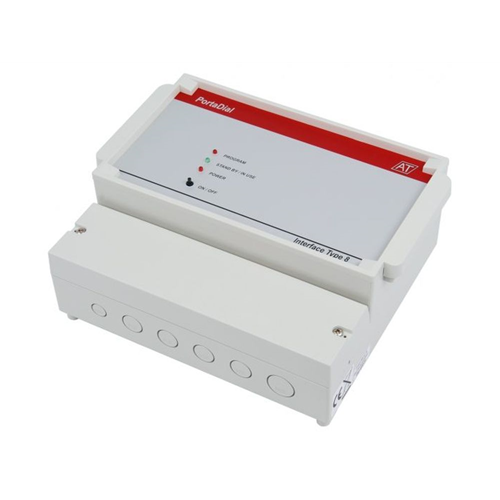

Interface type 8A
Een uitgebreide Interface type 8 waarop een deurtelefoon kan worden aangesloten met maximaal 128 drukknoppen.
De Interface Type 8A is een uitgebreide Interface type 8 waarop een deurtelefoon kan worden aangesloten met maximaal 128 drukknoppen. Hiermee kan per drukknop een apart telefoonnummer geprogrammeerd worden. De Interface type 8A is geschikt voor aansluiting op een toestelpoort van een PABX of op een rechtstreekse analoge telefoonlijn.
Deze Interface is standaard programmeerbaar middels USB, met bijbehorende PC applicatie. De Interface is uitbreidbaar om via LAN te programmeren (Art. nr. 30038005), middels dezelfde PC applicatie.
Beschrijving
De Interface Type 8A is een zelfkiesinterface met deuropenercontact geschikt voor een PortaDial deurintercom tot maximaal 128 drukknoppen, geschikt voor een analoge uitbreidingspoort.
Door gebruik te maken van een aparte interface zijn afstanden van honderden meters mogelijk tussen de deurintercom en de interface, ongeacht het type bekabeling.
De interface wordt aangesloten op een analoge extensiepoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk telefoonnummer bellen.
Specificaties
- Deze interface is eenvoudig te installeren.
- Programmeren is mogelijk via USB met bijbehorende PC-toepassing, met een analoge telefoon of door in te bellen.
- De interface kan worden uitgebreid om te programmeren via LAN (Art. nr. 30038005 € 120,-), met dezelfde PC-toepassing.
- De bekabeling naar de deurintercom is 3 keer Cat 5.
- De interface is uitgerust met digitale tekstschakelaars.
- De installatie bestaat uit een Interface type 8 waarop een uitbreidingsmodule met 128 drukknoppen wordt aangesloten; deze wordt vervolgens gebruikt om de drukknoppen en de PortaDial BOT aan te sluiten.
- Deze interface wordt meestal gebruikt in combinatie met een aangepaste deurintercom met 1 luisterunit (PortaDial deurtelefoon BOT) en meer dan tien drukknoppen.
- Deurintercoms die kunnen worden aangesloten op de interface Type 8A:
- PortaDial 1BOT
- Aansluitingen :
- Interface
- 1 × 2,1 mm DC-aansluiting
- 1 x USB-aansluiting
- 1 x RJ11 connector voor programmeerapparaat
- 1 x RJ11 connector t.b.v. analoge apparaatpoort.
- 2 x RJ45 connector voor uitbreidingsmodule
- 1 x RJ45 connector t.b.v. (toekomstige) opties
- 1 × 2-voudig klemmenblok t.b.v. deuropenercontact
- 2 × 2-voudige printconnector t.b.v. overige relaiscontacten
- Uitbreidingsmodule:
- 2 x RJ45 connector t.b.v. Interface type 8A
- 1 × 24-voudig klemmenblok voor de drukknoppen
- 1 × 2-voudig klemmenblok voor de PortaDial 1BOT deurintercom.
- Behuizing: RCP200.
- Afmetingen (B x H x D) in mm
- 213×82,5×185
- Bediening
- Na het indrukken van een drukknop op de deurintercom belt de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op de # knop te drukken.
Als er niet wordt opgenomen, wordt er een back-up nummer gebeld.
Je kunt de interface ook bellen om hem te programmeren of om een luister-luisterverbinding te maken met een deurintercom. Dan is het ook mogelijk om het deuropenercontact te activeren door op de # knop te drukken.
